Unglaublich kleine Flüssigkeitssensoren

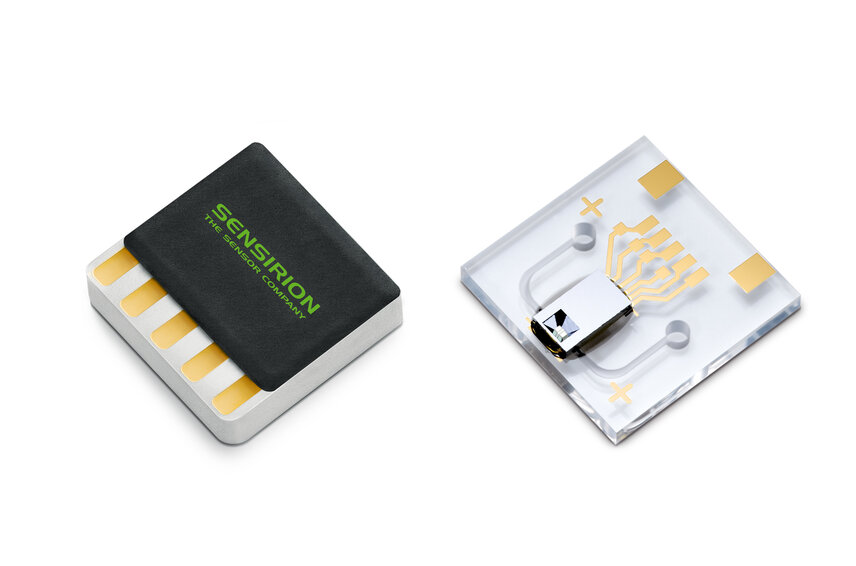

Der Schweizer Sensorhersteller Sensirion gibt die Einführung der neuen Flüssigkeitssensor-Serien LPP10 und LPG10 bekannt. Beide Versionen sind nur 10x10 mm groß. Die neue Technologie basiert auf planaren mikrofluidischen Substraten. Die Sensoren sind mit einem Glas- (LPG10) oder Kunststoffgehäuse (LPP10) erhältlich. Während die Glasversion LPG10 durch Haltbarkeit überzeugt, wurde die Kunststoffversion LPP10 für kurzfristige Anwendungen entwickelt und ist dank des Kunststoffgehäuses bei großen Stückzahlen sehr kosteneffizient. Beide Sensoren sind ideal für verschiedene medizinische und biomedizinische Anwendungen geeignet. In den Sensoren befinden sich keine beweglichen Teile und der Strömungsweg der Flüssigkeiten wird nicht durch Hindernisse gestört.

Durch das innovative Gehäuse können die Mikrochips des hochsensiblen Sensirion-Thermoflusssensors Messungen ohne Medienkontakt durch die Wand des im planaren mikrofluidischen Substrat verlaufenden Kanals vornehmen. Die Bauweise ermöglicht eine einzigartige Empfindlichkeit bei der Durchflussmessung und bei der Detektion von Luftblasen im Bereich von 0 bis 1000 Mikrolitern pro Minute. Die Sensoren sind besonders geeignet für die Überwachung von Durchflussraten und die Verbesserung der Systemleistung von Anwendungen in den Bereichen Biomedizin und Life Sciences.

Dabei werden nichtinvasive Flussmessungen dank der CMOSens-Technologie möglich, die den Sensor hochempfindlich machen. Ein digitaler Mikrochip (2,2 x 3,5 mm) ist mit dem mit Substrat gefüllten Kanal verbunden. Neben dem Sensorelement befinden sich darin das komplette „digitale Gehirn" und der für die Signal-Linearisierung, den Temperaturausgleich und den Selbstprüfalgorithmus notwendige Speicher. Der Chip verfügt über eine vollständig digitale I²C-Schnittstelle. Der elektrische Kontakt entsteht durch Metallisierung über dem mikrofluidischen Substrat. Die am Sensorboden befindlichen Flüssigkeitsanschlüsse ermöglichen die einfache Integration einzelner Sensoren in zahlreiche Anwendungen. Der Sensor überzeugt durch eine kurze Reaktionszeit von nur 30 ms sowie Sensorauflösungen von bis zu 0,5 nl/min. Der digitale Mikrosensor-Chip bietet eine vollständig kalibrierte digitale Ausgabe, wodurch keine zusätzliche Signalverarbeitung mehr notwendig ist.

Diese deutliche Vereinfachung der Sensortechnologie für Durchflussmessungen ermöglicht die Umsetzung sehr kleiner und effizienter Sensorlösungen.
